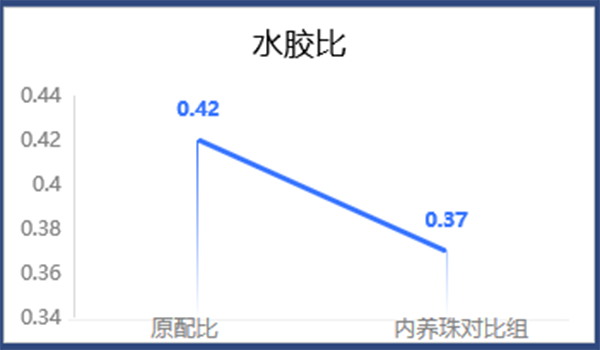

降低水胶比：

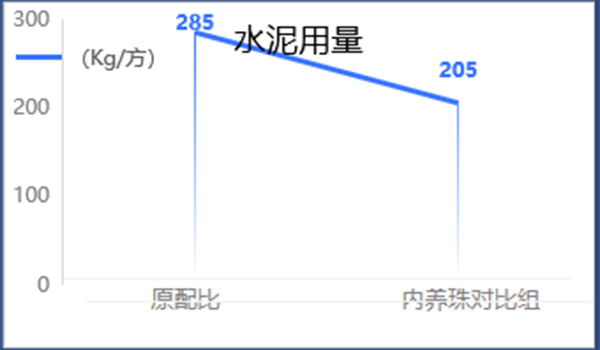

降低水泥用量：

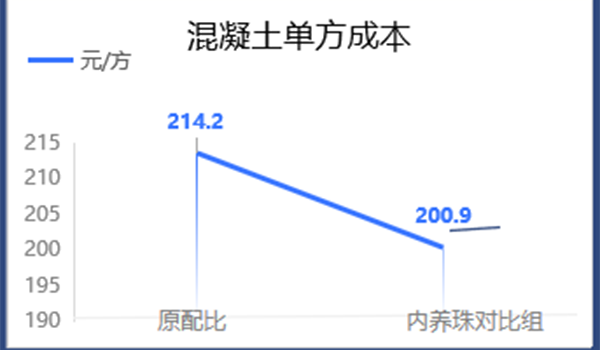

降低混凝土单方成本：

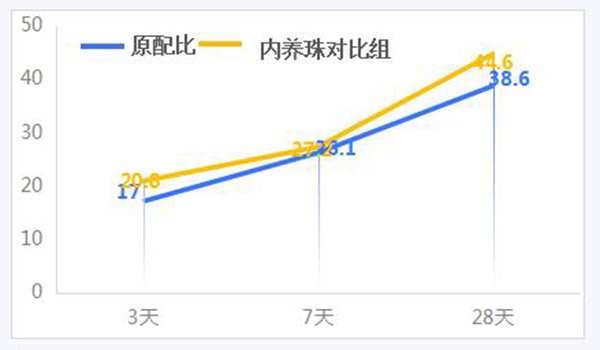

增强28天及后期强度：

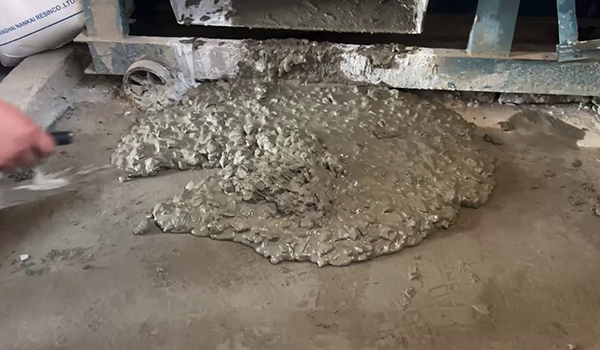

原配比：

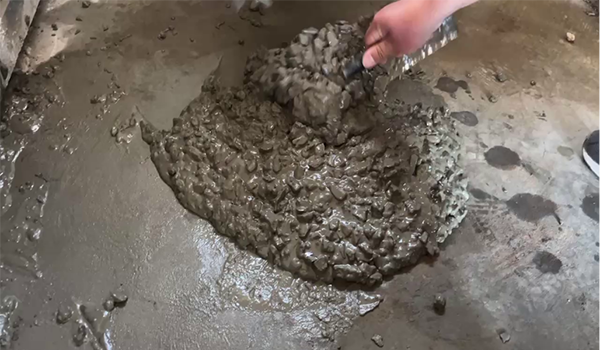

内养珠对比组：
加入内养珠的流动性更缓慢。
内养珠在混凝土中的效果
添加内养珠的混凝土相较于原始配比，降低水泥用量；降低水胶比；降低混凝土单方成本；增强28天及后期强度；增强了工作性。
且在同一地区进行的内养珠应用工作，混凝土调整的方法规律性强，可复制性强，效果稳定，首轮调试成功率很高。
在混凝土材料体系中，骨料与水泥基体的界面过渡区是决定其性能的关键环节。普通石子作为传统骨料，因其表面光滑坚硬的物理特性，在与水泥浆体接触时，会形成显著的 “墙效应”。从微观层面来看，这种 “墙效应” 如同致密的屏障，极大地阻碍了水泥水化产生的粒子向石子内部渗透扩散。水泥粒子难以突破这层 “屏障”，使得水泥基体与石子之间仅能形成脆弱的物理连接，最终在二者之间形成一层弱界面过渡区。该区域孔隙率较高、水化产物结晶粗大且排列松散，成为混凝土结构中的薄弱环节，直接影响混凝土的强度、耐久性等性能。
与之形成鲜明对比的是新型骨料内养珠。内养珠的表面由针片状的托贝莫来石相互搭接构建出独特的多孔结构。托贝莫来石是一种具有层状晶体结构的水化硅酸钙，其针片状形态相互交错堆叠形成孔隙。这些孔隙就像一条条微观通道，为水泥水化产生的粒子提供了向内 渗透的路径。
当水泥浆体包裹内养珠时，水泥粒子能够沿着这些通道深入内养珠内部，随着水化反应的持续进行，水泥水化产物不断填充孔隙，并与内养珠表面的托贝莫来石相互交织，形成特殊机械结构。这种机械结构对界面过渡区质量的改善效果显著。相较于普通石子形成的弱界面过渡区，内养珠与水泥基体之间的界面过渡区孔隙率大幅降低。同时，机械镶嵌结构增强了界面的摩擦力和咬合力，使得应力能够在水泥基体与内养珠之间更有效地传递。这也是内养珠混凝土强度高于石子混凝土的重要原因之一。
内养珠在混凝土中可实现长达 60 天的持续释水，这一特性对水泥水化进程有着非凡的意义。普通混凝土在硬化过程中，由于水分蒸发和迁移，水泥无法充分水化，导致水化率和利用率长期维持在 70% 左右。而内养珠独特的多孔结构使其具备强大的保水和释水能力。内养珠内部的微孔能够储存大量水分，在混凝土内部湿度下降时缓慢释放。在对 C30 混凝土的实验对比中发现，掺入内养珠的混凝土实验，水化率更是提升至 95%。
内养珠这种持续释水机制，不仅提高了水泥的水化程度，还减少了未水化水泥颗粒的残留，为降低水泥用量、实现混凝土绿色化发展开辟了新途径。
总之，内养珠可以帮助搅拌站通过2增3减的方案,每立方混凝土配方成本降低4～30元，显著提升了混凝土综合性能。
